PEMISAHAN MEDAN RESIDUAL DAN MEDAN REGIONAL

Pada bagian ini sya akan melanjutkan pembicaraan kita mengenai survey geomagnet. Pada pembicaraan sebelumnya kita telah membahas bagaimana cara melakukan koreksi variasi harian. selanjutnya kita akan meneruskan pekerjaan kita yaitu pemisahan medan regional dan medan residual. Pemisahan ini perlu karena medan anomali total yang diperoleh masih terpengaruh oleh efek dalam (medan residual) dan efek dangkal (medan regional). sekarang kita ingin memperoleh medan yang dangkal dengan menggunakan persamaan :
Treg = Tanomali - Tres
pertanyaannya sekarang, bagaimana cara memperoleh medan residualnya (Tres)..???
klo kita pikir memang sangat membingungkan, makanya jangan dipikir...segera buka laptop ato komputer yang dilengkapi dengan software surfer8. klo blom punya silahkan kunjungi Labx Fisika Bumi di Lab.Jurusan Fisika FMIPA UNM Lt.1. jika surfer8 sudah terinstal, jangan pusing dulu yaa melihat tampilannya karena bagi yang pertama kali melihatnya pasti menyeramkan, makanya ambil secangkir kopi, seduh, kemudian santap sambil ikuti perintah di bawah ini...

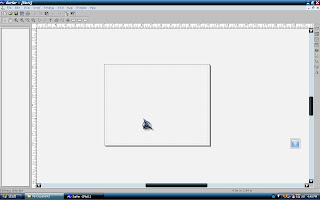

1. jalankan program Surfer8 dengan cara mendouble klik iconnya sehingga muncul tampilan berikut

2. gunakan menu "Grid|Residuals" hingga muncul kotak dialog "Open Grid".
3. Pada kotak dialog yang baru muncul ini, arahkan pointer file ke sub-direktori dimana file grid yang akan dijadikan sebagai dasar hitungan residu berada.
4. Pada kotak dialog "Open" yang kemudian terbuka , arahkan pointer file ke sub-direktori dimana gile datanya berada.
5. ketika kemudian muncul kotak dialog "Grid Residuals", pilih "column A: Northing" pada combobox "X", pilih "columnB: Easting" pada combobox "Y", dan "column C: Ttotal" pada combobox"Z".

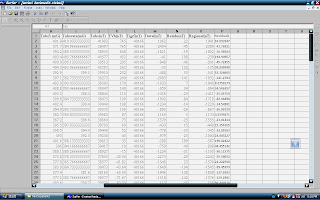

6. tekan tombol "OK" untuk segera memproses hitungan residual yang bersangkutan dan menampilkan hasilnya dalam bentuk dokumen tipe worksheet surfer (seperti punyax Excel).
Selamat Mencoba.........!!!



(Sumber : Eddy Prahasta.2008.Model Permukaan Dijital. Bandung : Informatika)

2 komentar:

  1. pemisahan menggunakan surfer seberapa besar ketelitiannya ??? kenapa tidak menggunakan matlab atau sofware numeri yang berbasis deret fourier...

    BalasHapus
  2. ketelitian dari pemisahan menggunakan surfer ini tergantung dari metode gridding (interpolasi) yang digunakan, kita bisa mencoba - coba metode tersebut satu persatu lalu membandingkan hasilnya, yang mana yang lebih baik. semakin mendekati nol hasil pemisahan yg diperoleh maka semakin baik metode tersebut....
    klo dgn menggunakan matlab atau sofware numeri yg berbasis deter fourier belum pernah coba.....
    thanks untuk saranx.............
